钢结构施工计算秘诀：钢结构计算规则+计算公式+计算工具+三大重点领域

钢结构是主要的建筑结构类型之一，是未来的发展方向。钢结构主要由型钢和钢板等制成的钢梁、钢柱、钢桁架等构件组成，因其自重较轻，且施工简便，广泛应用于大型厂房、场馆、超高层等领域。

钢结构计算软件

由于钢结构的优势和使用的广泛性，使得钢结构工程量计算和软件操作，成为一般工程师必备的知识和技能之一。为了让大家更快速的了解钢结构计算公式、规则和软件，文章罗列并总结了钢结构计算的基本知识，下面，我们一下来看看吧~~

钢结构计算规则

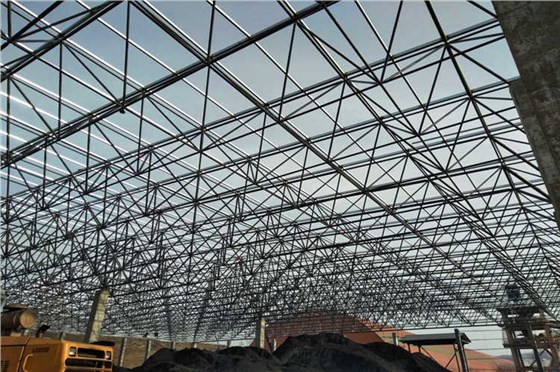

1) 钢屋架、钢网架

按设计图示尺寸以钢材重量计算，不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

不规则或多边形钢板，以其外接规则矩形面积计算。

钢网架应区分球形结点、钢板结点等连接形式。

计量单位为t。

钢结构计算软件

2) 钢托架，钢桁架

·按设计图示尺寸以钢材重量计算。不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
·不规则或多边形钢板，以其外接矩形面积计算。

·计量单位为t。

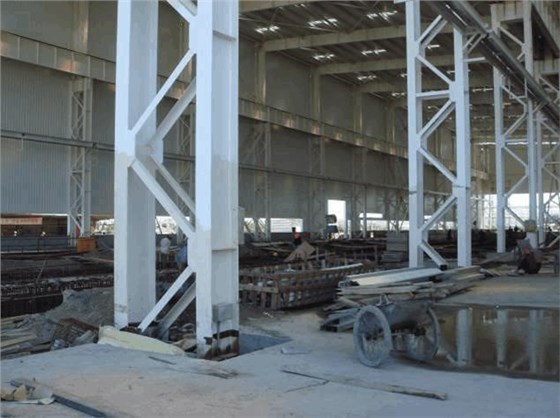

3) 钢柱、钢梁

·按设计图示尺寸以钢材重量计算。不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。
·不规则或多边形钢板，以其外接矩形面积计算。
·具体包括实腹柱、空腹柱、钢管柱、钢梁及钢吊车梁等。计量单位为t。
·依附在钢柱上的牛腿等并入钢柱工程量内。
·钢管柱上的节点板、加强环、内衬管、牛腿等并入钢管柱工程量内。

·设计规定设置钢制动梁、钢制动桁架、车挡时，其工程量应并入钢吊车梁内。

钢结构计算软件

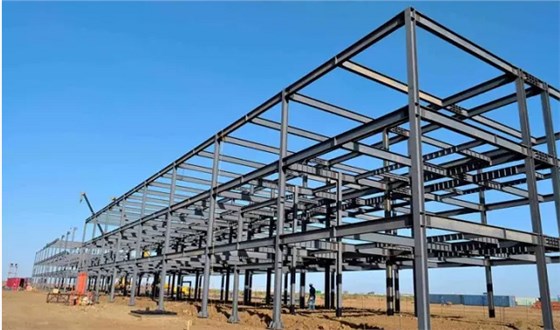

4) 压型钢板楼板，墙板

压型钢板楼板：按设计图示尺寸以铺设水平投影面积计算，柱、垛以及0.3㎡以内孔洞面积不扣除。计量单位为㎡。

压型钢板墙板：按设计图示尺寸以铺挂面积计算。0.3㎡以内孔洞面积不扣除，包角、包边、窗台泛水等面积不另计算。计量单位为㎡。压型钢板楼板浇筑钢筋混凝土，混凝土和钢筋按混凝土及钢筋混凝土中的有关规定计算。

5) 钢构件

钢构件一般计算规则如下：

按设计图示尺寸以钢材重量计算。如钢支撑、钢檩条、钢天窗架、钢墙架(包括柱、梁和连接杆件)、钢平台、钢走道、钢栏杆、钢漏斗、钢支架、零星钢构件等。不扣除孔眼、切边、切肢的重量，焊条、铆钉、螺栓等重量不另增加。

不规则或多边形钢板，以其外接矩形面积计算。计量单位为t。

6) 金属网

按设计图示尺寸以面积计算，包括制作、运输、安装、油漆等。

钢结构计算公式

钢筋理论重量基本参数
每米的重量(Kg)=0.00617×钢筋的直径(mm)×钢筋的直径(mm)，即钢筋重量与直径的平方成正比。同时钢筋理论重量(Kg)≈0.00785×截面面积【Π*钢筋半径(mm)*钢筋半径(mm)】

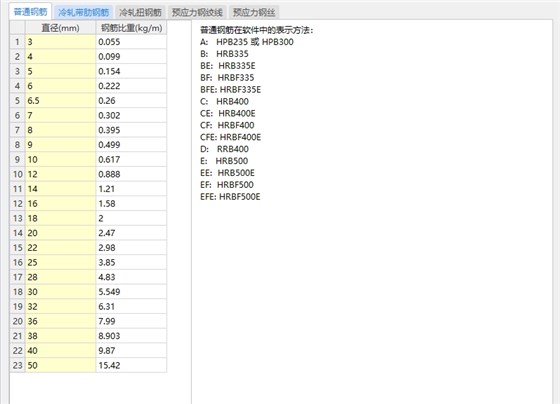

建设工程常用的普通钢筋重量：
Φ4=0.099Kg
Φ5=0.154Kg
Φ6=0.222Kg
Φ6.5=0.26Kg
Φ8=0.395Kg
Φ10=0.617Kg
Φ12=0.888Kg
Φ14=1.21Kg
Φ16=1.58Kg
Φ18=2.0Kg
Φ20=2.47Kg
Φ22=2.98Kg
Φ25=3.85Kg
Φ28=4.83kg
Φ30=5.549kg
Φ32=6.31kg
Φ36=7.99kg
Φ38=8.903kg
Φ40=9.87kg

Φ50=15.42kg

钢结构计算软件

计算简式
扁钢、钢板、钢带 W=0.00785×宽×厚
方钢 W=0.00785×边长?
圆钢、线材、钢丝 W=0.00617×直径?
钢管 W=0.02466×壁厚（外径--内径）
等边角钢 W=0.00785×边厚（2边宽--边厚）
不等边角钢 W=0.00785×边厚(长边宽+短边宽--边厚)
工字钢 W=0.00785×腰厚[高+f（腿宽-腰厚）]

槽钢 W=0.00785×腰厚[高+e（腿宽-腰厚）]

备注

1、角钢、工字钢和槽钢的准确计算公式繁琐，表列简式用于计算近似值。
2、f值：一般型号及带a的为3.34，带b的为2.65，带c的为2.26。
3、e值：一般型号及带a的为3.26，带b的为2.44，带c的为2.24。

4、各长度单位均为毫米。

钢结构计算软件

Staad是Bentley的一款通用有限元结构分析与设计软件。使用Staad能确保按时、按预算完成任何复杂程度的钢结构、混凝土结构、木结构、铝结构和冷弯型钢结构项目。

STAAD.Pro钢结构计算分析软件

Staad具有以下优势：

降低总体拥有成本：设计包括涵洞、石化工厂、隧道、桥梁、桥墩在内的任何类型的结构
提高设计生产效率：简化工作流以减少重复工作并消除错误

降低项目成本和延迟：为客户提供精确且经济的设计，并快速周转变更请求

Staad软件功能

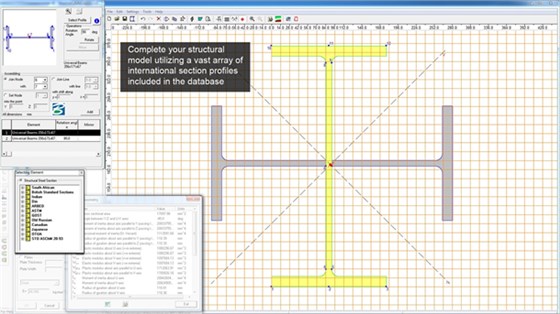

1）强大的三维图形建模与可视化前后处理功能：STAAD 本身具有强大的三维建模系统及丰富的结构模板，用户可方便快捷地直接建立各种复杂三维模型。

STAAD.Pro钢结构计算分析软件

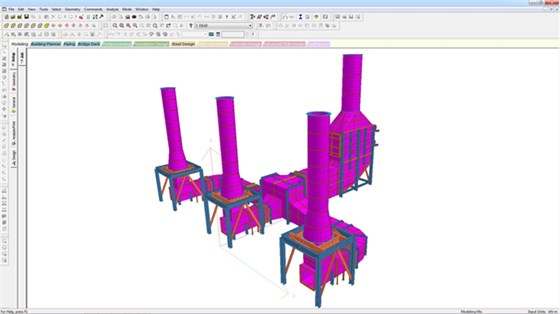

设计和分析结构模型

STAAD.Pro钢结构计算分析软件

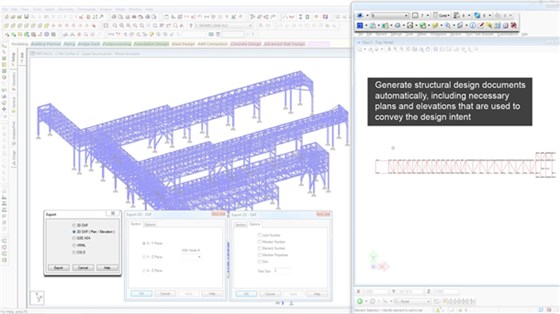

生成结构设计文档

2）超强的有限元分析能力：可对钢、木、铝、砼等各种材料构成的框架、塔架、桁架、网架(壳)、悬索等各类结构进行线性、非线性静力、反应谱及时程反应分析。
3）设计梁、柱和墙：优化或分析梁、柱和墙的重力和横向载荷，以快速获得安全经济的设计。生成符合许多国际设计规格和建筑规范的设计。
4）进行综合的数量统计：通过综合的物料统计和成本估算(按物料、大小和形状排列)深入了解混凝土设计备选方案。估算模板面积和预付成本。

STAAD.Pro钢结构计算分析软件

5）生成混凝土工程图和钢筋表：生成综合的钢筋工程图，包括自动钢筋标记、尺寸和注释，以及钢筋放置图，包括三维模型截面图、平面图和详图。自定义所有工程图，以符合您公司的标准。根据三维模型的更改自动更新工程图。
6）遵循抗震要求：根据相关建筑规范设计和详细设计抗震系统，生成抗震载荷。在设计元素和设计框架及更大的结构系统（如果适用）时考虑这些作用力。在按比例分配和详细设计元素时，遵循所选设计规范的延展性要求。

STAAD.Pro钢结构计算分析软件
