地铁车站BIM模型如何构建?

2022-11-08 14:39:33

BIM技术是一种应用于工程设计、建造、管理的数据化工具,通过对建筑的数据化、信息化模型整合,能在项目策划、运行和维护的全生命周期过程中进行共享和传递,使工程技术人员能根据各种建筑信息作出正确的判断与决策,有效提高工程建设的信息化管理水平。
地铁作为建设行业内十分复杂的系统性工程,具有体量大、施工环境复杂、工期长、涉及专业多等特点。利用BIM实现地铁建筑信息的集成,将地铁BIM模型中,包含的地铁项目信息,进行整合、分析、模拟以及应用,能极大的提高工程设计和建造的可视化程度,降低工程施工难度。
地铁车站建模4
BIM技术在地铁车站设计建模的应用
一、地铁车站介绍

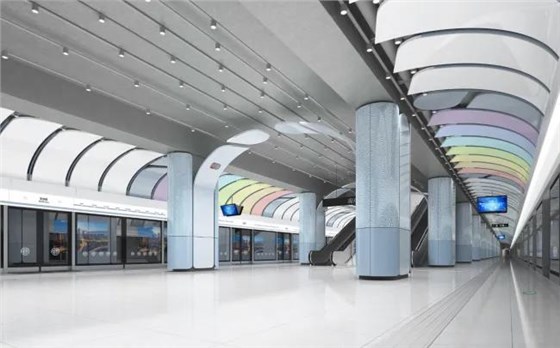

地铁车站是供旅客乘降,换乘和候车的场所,由站台层、站厅层、设备层以及出入口组成。地铁车站里的辅助设备包括:自动扶梯、直升电梯、卷帘门、防洪门、旅客引导、照明、售检票系统、车站设备自控系统等。
地铁车站建模5
地铁站台按照线路分布情况,又可分为:岛式站台、侧式站台以及混合式站台。
1.岛式站台

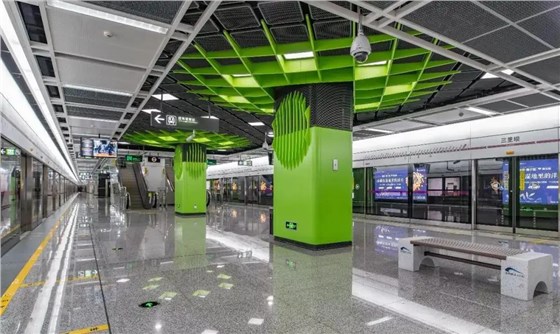

岛式站台,又名中置式站台、中央站台,是铁路站台的一种型态,为路轨在两旁,站台被夹在中间的设计。
在城市轨道交通中,岛式站台是被采用最多的站台形式。岛式站台具有站台较宽、站台面积能被较好利用、对需折返的乘客上下车较为方便、建筑艺术容易处理等优点,但因线路由区间进入车站时线间距加大,区间隧道在车站两端需设喇叭形过渡段。
地铁车站建模6
2.侧式站台
侧式站台是位于一条轨道线路侧边的站台,即站台没有被两条轨道包围、只能服务于一条轨道线路上的列车。其中成对设计的侧式站台又被称为相对式站台或对向式站台,轨道线路在两个侧式站台的中间铺设。公路交通领域里也有侧式站台,一般在快速公交系统的运用中经常提及。
地铁车站建模7

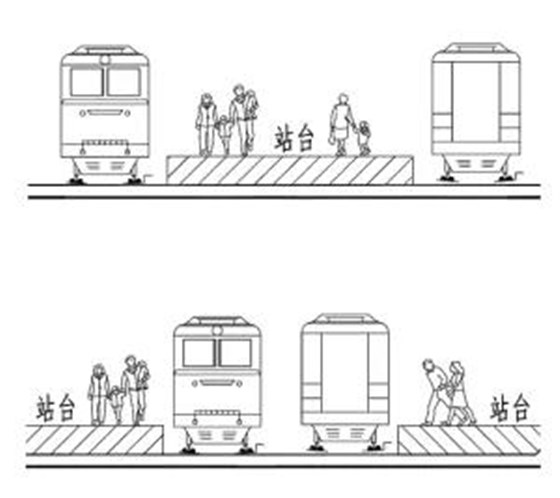

岛式站台(上图)与侧式站台(下图)

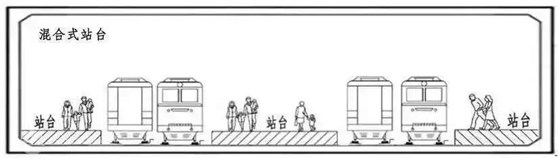

3.混合式站台
站台中既包含岛式站台,又包含侧式站台的车站设计。
地铁车站建模模型5
二、地铁车站BIM建模
在进行BIM建模时,我们可以采用OpenBuildings Designer,对地铁站厅、站台、出入口的各种设施进行详细建模,以便指导后期施工。

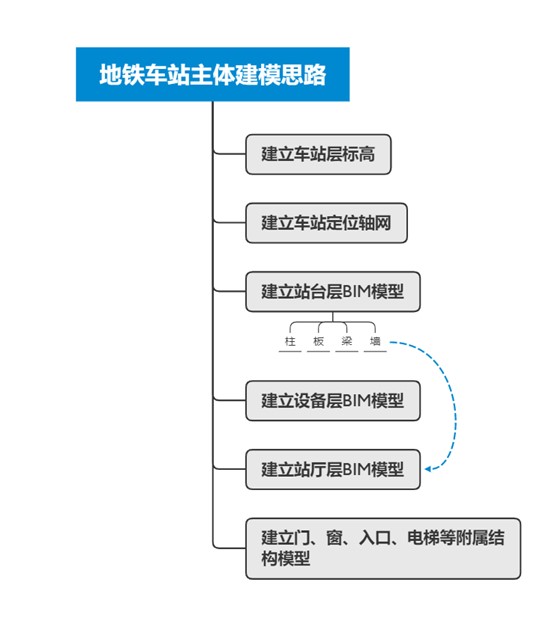

地铁车站建模思路
1.利用OpenBuildings Designer建立的BIM车站模型、装修模型:

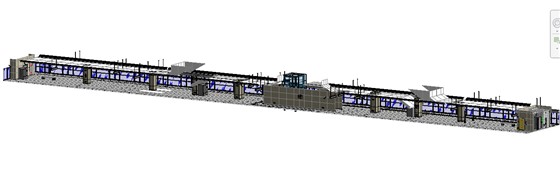

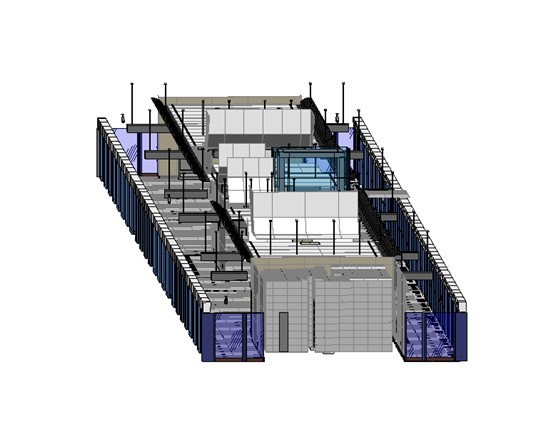

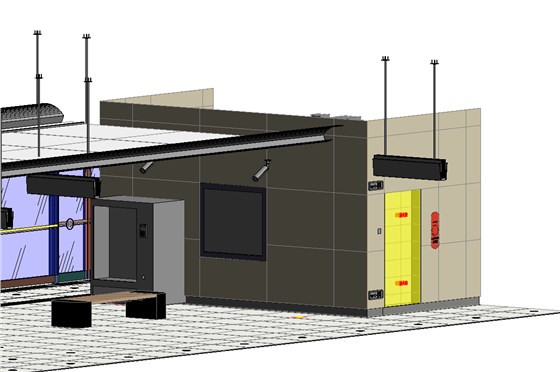

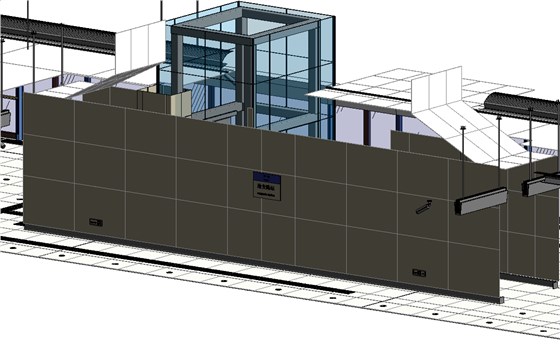

1)BIM车站主体模型
地铁车站建模模型1
地铁车站建模模型3
地铁车站建模模型4
地铁车站建模模型2
地铁车站建模模型

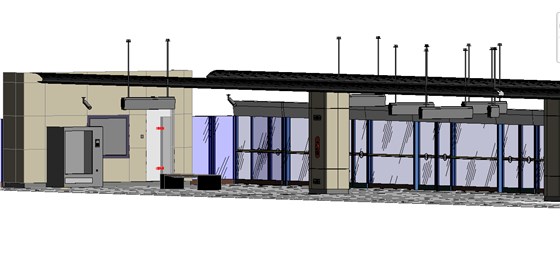

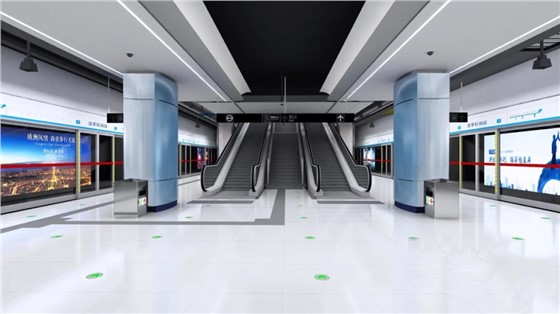

2)BIM车站装修模型
地铁车站建模1
地铁车站建模2
地铁车站建模3
2.利用3Dmax制作的地铁车站整体漫游:

视频全长2分52秒,为青岛地铁一号线安子东站站内漫游
如果,您有地铁项目BIM建模及服务需求,欢迎联系我们:18122393143。
