道路和公路怎么进行BIM设计?常用软件有哪些?(经典案例示例)

2023-03-20 09:34:04

近年来,随着BIM技术在国内的快速发展,在道路工程建设中,BIM、VR、GIS、物联网等新技术逐渐被应用到其中。

BIM技术在道路工程中的数字化表达,有利于克服道路工程建设过程中的环境和技术困难,为智慧公路的建设,提供数据化、信息化基础。

道路02

在进一步了解道路和公路BIM如何在设计阶段应用前,我们先简单的了解下道路和公路的区别。

#道路和公路的区别

范围不同:道路的范围较大,包含公路。道路按其使用特点分为公路、城市道路、乡村道路、厂矿道路、林业道路、车间通道以及学校道路等。

用途不同:道路是供各种无轨车辆和行人通行的基础设施。公路是经公路主管部门验收认定的城内、城乡间、乡间能供车辆行驶的公共道路。

目前,在道路工程BIM设计应用中,仅有交通部发布的关于公路工程的三部BIM标准,对于道路工程,并未发布国家级规范标准,部分地区如深圳,发布了地方级标准《市政道路工程信息模型设计交付标准》SJG 90-2021。

三部BIM标准

公路统一、设计、施工应用标准

为适应我国公路行业应用BIM技术的需求,进一步推动公路工程BIM技术的良性发展和全生命期应用,提升公路工程全生命期BIM技术的应用水平和数字化水平,交通运输部于2017年启动了三部BIM标准的编制工作。

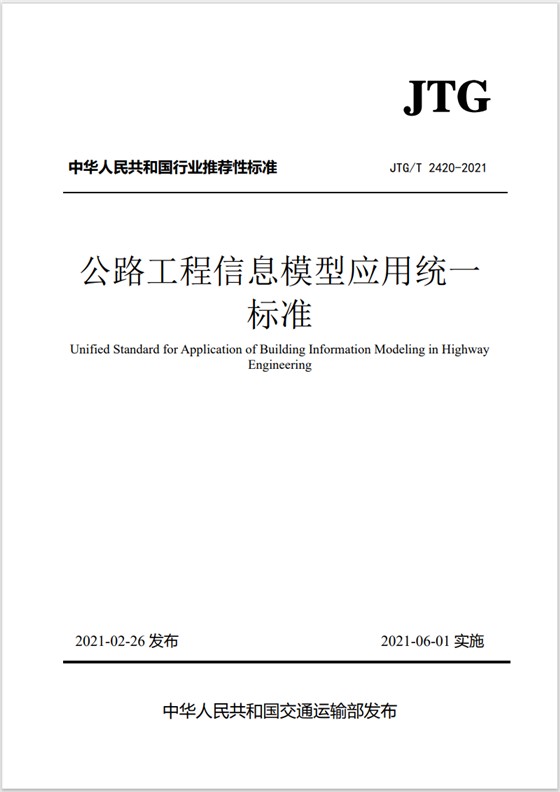

2021年3月,交通部发布了《公路工程信息模型应用统一标准》(JTG/T 2420-2021)、《公路工程设计信息模型应用标准》(JTG/T 2421-2021)及《公路工程施工信息模型应用标准》(JTG/T 2422-2021)。

公路工程三部部BIM标准初步构建起公路行业BIM技术标准体系,解决了公路设施模型架构、模型编码、数据格式和交付等基础性问题,统一和规范了信息模型在我国公路工程全生命期应用的技术要求,充分考虑了信息数据可拓展性,涵盖路线、路基路面、桥涵、隧道、交通工程及沿线设施等公路工程主要专业,填补了公路行业空白,具有引领作用,适用性和可操作性强,为公路基础设施数字化打下了坚实的基础,对于提升我国公路行业BIM技术应用水平、助力加快建设交通强国具有重要意义。

公路bim标准

下面,我们以四川省自贡市富荣产城融合带基础设施建设项目为例,简单了解下,道路工程在设计阶段需要用到哪些技术,BIM在其中起到什么作用。

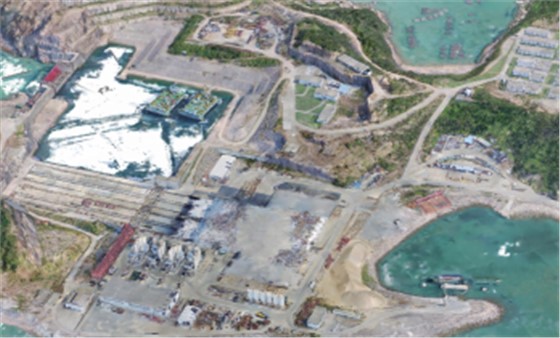

在项目设计阶段,项目团队通过无人机航拍手段,利用ContextCapture软件对工程范围内的规划道路(隧道、桥梁等)沿线地表进行特定宽幅的高精度倾斜摄影,建立全线的倾斜实景模型,完成设计环境的搭建,在方案阶段开始提供了数据支撑。

实景建模文章缩略图

接着,利用OpenRoads Designer进行路线设计,对道路、综合管廊、隧道以及地下管网进行参数化建模,利用OpenBridge Modeler和OpenBuildings Designer对桥梁,管廊入廊管线和机电设备等进行参数化建模。

最后,利用LumenRT+VR,基于设计模型生成多种VR场景,为各相关方带来沉浸式的体验。

OpenRoads Designer道路BIM模型

BIM+VR等技术在设计阶段的应用,对设计的三维可视化表达,设计问题的及时修改和设计质量的提高具有积极的作用。此外,还丰富了设计成果的交付,减少了设计阶段的沟通和决策时间。

自贡路桥缩略图

项目详情:BIM技术在自贡市富荣产城融合带基础设施建设项目中的应用

OpenRoads Designer道路建模详情,请扫描下方二维码,申请软件操作教程:

课程回放
扫描申请软件教程

OpenRoads Designer道路设计BIM软件介绍

OpenRoads Designer 引入全新的综合建模环境,提供以施工驱动的工程设计,有助加快路网项目交付,统一从概念到竣工的设计和施工过程。该应用程序提供完整且详细的设计功能,适用于勘测、排水、地下设施和道路设计。

OpenRoads Designer

软件详情:道路设计BIM软件OpenRoads Designer
