城市地下综合管廊建设规定及案例解析

2021-07-01 14:08:42

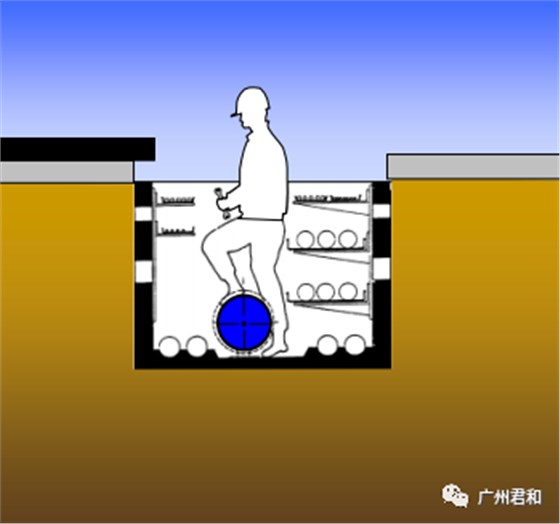

综合管廊(日本称“共同沟”、中国台湾称“共同管道”),是地下城市管道综合走廊,即在城市地下建造一个隧道空间,将电力、通信,燃气、供热、给排水等各种工程管线集于一体,设有专门的检修口、吊装口和监测系统,实施统一规划、统一设计、统一建设和管理,是保障城市运行的重要基础设施和“生命线”。

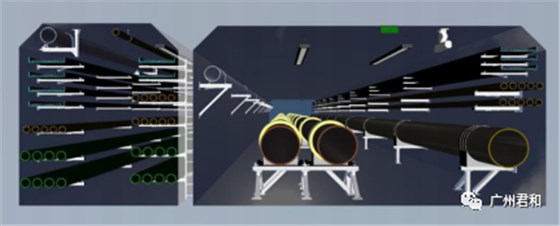

综合管廊

1 管廊分类
按功能分类:
干线综合管廊
一般设置于机动车道或道路中央下方,采用独立分舱敷设主干管线的综合管廊。

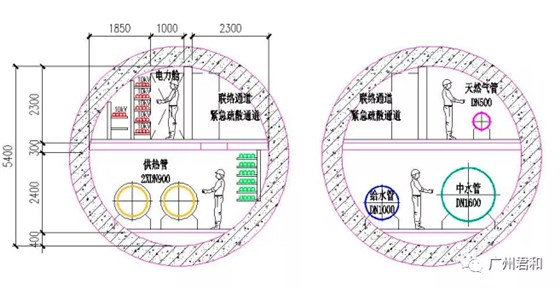

2干线综合管廊

支线综合管廊
一般设置在道路两侧或单侧,采用单舱或双舱敷设配给管线,直接服务于临近地块终端用户的综 合管廊。

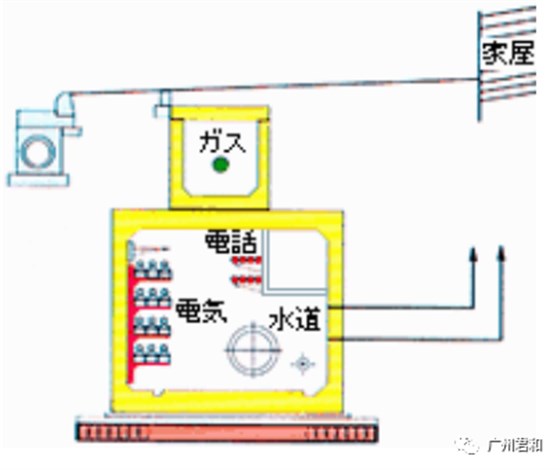

3支线综合管廊


缆线管廊
封闭式不通行、盖板可开启的电缆构筑物,盖板与地坪相齐或稍有上下。

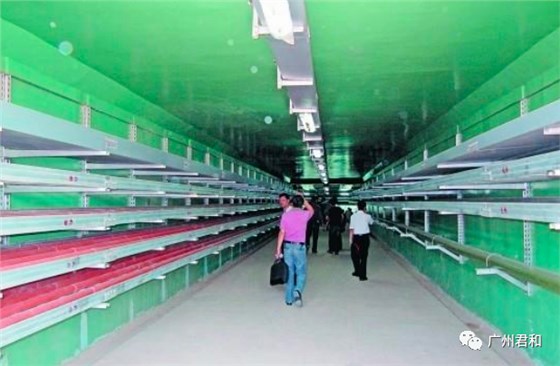

4缆线管廊


按施工工法分类:
暗挖法综合管廊

5暗挖法综合管廊

明挖法综合管廊

6明挖法综合管廊


预制拼装综合管廊

7预制拼装综合管廊

2 综合管廊建设面临的重难点

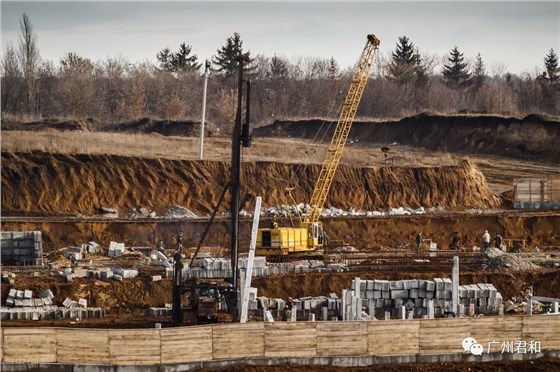

1)在综合管廊建设过程中,常规的钢筋混凝土及圬工砌体结构设计、施工较繁琐,且从基坑开挖到通车所需工期较长,因此需对适用于城市综合管廊的新型材料和结构(如波纹钢结构)进行系统的研究与分析。

综合管廊建设面临的重难点

2)复杂地质条件下的综合管廊工程建设存在施工慢、技术难、危险多等问题,急需确定针对湿陷性黄土地区、吹填土地区等复杂地址地区的设计方案。
3)我国地下综合管廊建设起步晚,在抗震减灾设计方面存在着诸多不足亟待解决。虽然《建筑抗震设计规范》GB50011-2010规定了需要进行抗震设计的情况,但对抗震设计并无具体规定,并且缺乏抗震支架的相关设计标准及规范。因此,为了保障城市地下综合管廊的安全,紧跟城市现代化建设步伐,提升综合管廊建设的经济性和抗震性能,保证了人民生活质量,城市地下综合管廊抗震系统研究工作的开展,已到了刻不容缓的地步。

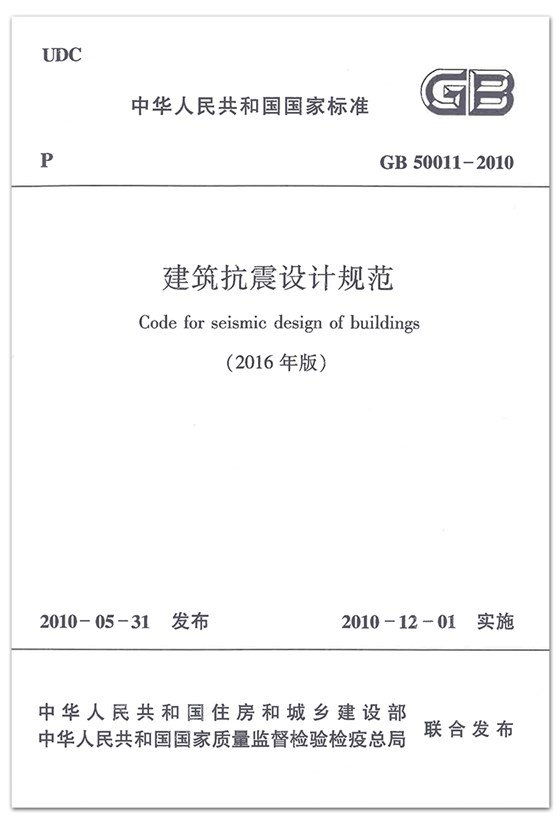

9建筑抗震设计规范

4)综合管廊施工工艺与设备还有待进一步更新与发展。管廊工程属于新兴工程,尚无全面的施工技术经验,对于施工工艺的选择应用缺乏统一认识,从而在施工过程中会导致施工工艺选择不当,对工程安全、质量、进度方面产生影响,增加成本和投入。因此,对于城市地下综合管廊施工工艺和设备的研究,有利于整个行业进一步完善地下综合管廊的施工工艺,使施工单位能更好地参与管廊建设,对于企业在整个行业中增加竞争力有着极其重要的意义。
5)BIM技术在综合管廊建设中的应用方案还有待研究。通过将BIM技术全面应用于综合管廊的设计、施工全过程,通过方案模拟、深化设计、管线综合、资源配置、进度优化等应用,可避免设计错误及施工返工,提高经济、工期效益。
6)燃气属于易燃易爆气体,对燃气在综合管廊中的设计、施工、管理和日常维护需要深入研究。结合燃气自身的特点和燃气工程中的经验,对燃气管道入廊后对管廊结构、安全控制和运营、维护管理等方面提出具体要求,以保证管廊的安全。

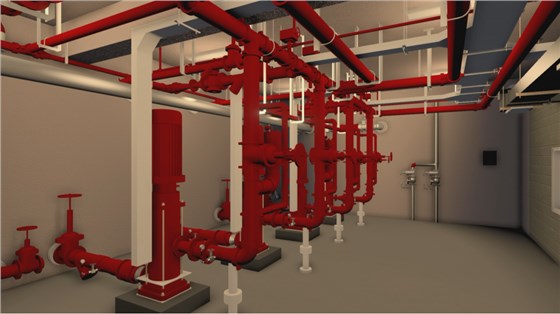

BIM技术在综合管廊建设中的应用

3 管廊开挖的法律规定

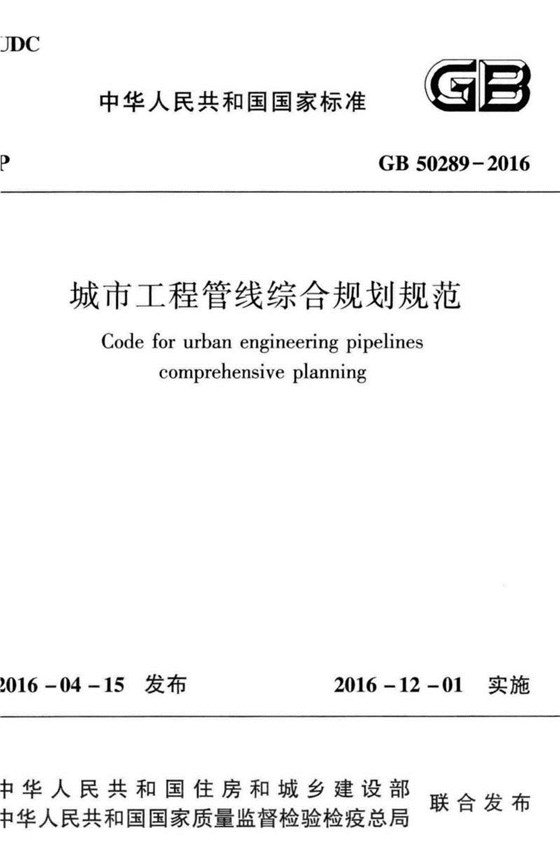

根据《城市工程管线综合规划规范》(GB50289-98)第2.3节有关规定,当遇到下列情况之一时,工程管线宜采用综合管廊集中敷设:
交通运输繁忙或工程管线设施较多的机动车道、城市主干道以及配合兴建地下铁道、立体交叉等工程地段;
不宜开挖路面的路段;
广场或主要道路的交叉处;
需同时敷设两种以上工程管线及多回路电缆的道路;
道路与铁路或河流的交叉处;
道路宽度难以满足直埋敷设多种管线的路段。

管线综合规划

根据《电力工程电缆设计规范》(GB50217-94)第5.2节有关规定,当遇到下列情况时,电力电缆应采用电缆隧道或公用性隧道敷设:
同一通道的地下电缆数量众多,电缆沟不足以容纳时应采用隧道;
同一通道的地下电缆数量较多,且位于有腐蚀性液体或经常有地面水流溢的场所,或含有35KV以上高压电缆,或穿越公路、铁路等地段,宜用隧道;
受城镇地下通道条件限制或交通流量较大的道路,与较多电缆沿同一路径有非高温的水、气和通讯电缆管道共同配置时,可在公用性隧道中敷设电缆。
4 管廊建设意义
地下综合管廊系统不仅解决城市交通拥堵问题,还极大方便了电力、通信、燃气、供排水等市政设施的维护和检修。此外,该系统还具有一定的防震减灾作用。如1995年日本阪神大地震期间,神户市内大量房屋倒塌、道路被毁,但当地的地下综合管廊却大多完好无损,这大大减轻了震后救灾和重建工作的难度。
地下综合管廊对满足民生基本需求和提高城市综合承载力发挥着重要作用。

地下综合管廊

5 项目示例—天河智慧城地下综合管廊项目
1.项目介绍
天河智慧城地下综合管廊工程为国家综合管廊试点项目,本项目主要沿现状科韵路、科翔路、华观路、横三路、横五路、拟建云溪路、柯木塱南路~高唐路、高塘路南延线、软件西路、沐陂西路、凌岑路、规划横七路等布置,总长约19.4公里,其中盾构管廊(外径φ6.0m)8.6km,明挖管廊(外框BXH=3.7~4.6X5.9~14.4)10.8公里,设控制中心1座。除盾构管廊外,其他管廊均将污水、燃气纳入。

天河智慧城地下综合管廊工程

2 BIM建模导航工程范围
天河智慧城地下综合管廊工程,综合管廊共有11条,合计19.4Km。分为盾构管廊和明挖管廊。
1)明挖综合管廊工程
明挖综合管廊工程,总长10.8Km;
分别是:① 柯木塱南路 ②高唐路 ③ 横三路 ④ 软件西路 ⑤横五路 ⑥ 云溪路 ⑦ 沐陂西路 ⑧ 横七路 ⑨ 凌岑路

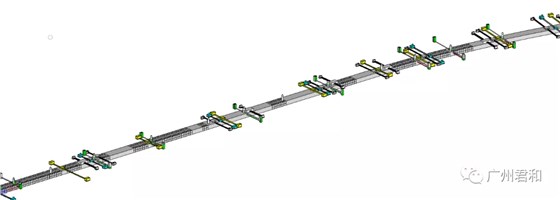

明挖综合管廊工程

2)盾构综合管廊工程
盾构综合管廊工程,总长8.6Km;
分别是:① 科翔路--华观路 ② 科韵路

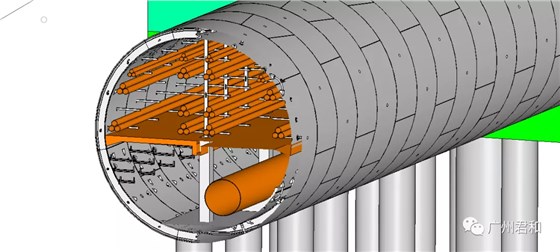

盾构综合管廊工程

3.综合管廊工程项目建模工作流

综合管廊工程项目建模工作流

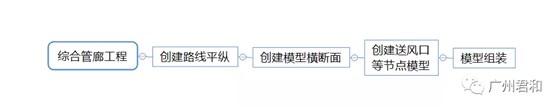

流程图
4.综合管廊工程的模型展示

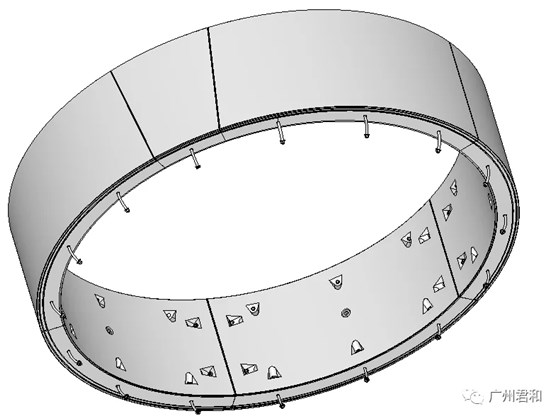

综合管廊管片单元

综合管廊管片单元

综合管廊管片单元

综合管廊预制管段单元

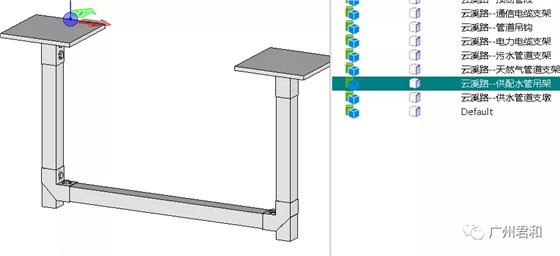

综合管廊支吊架模型

综合管廊支吊架模型

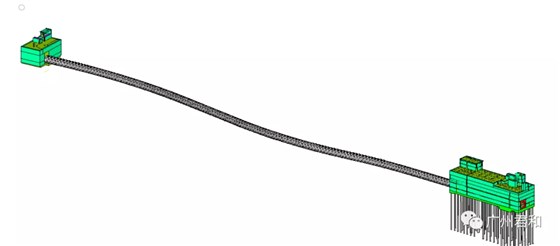

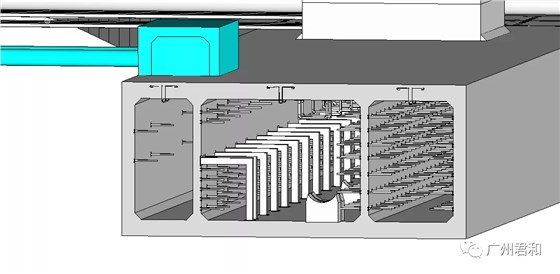

综合管廊局部模型

综合管廊局部模型

华观路

华观路

云溪路

云溪路
