Civil3d道路建模路线-规范编辑器及超高

Civil 3d道路建模路线-规范编辑器及超高。在路线已设计好的情况下，Civil 3d的规范编辑器主要用于生成超高数据，以构建更精细模型和横断面出图。若模型无需超高数据，则可忽略规范编辑器。

市政道路路线主要设计规范为《城市道路路线设计规范》和《城市道路交叉口设计规范》，Civil 3d本地化包并未将之“本地化”，其自带的三个规范是公路的规范，但我们可参照此规范或Civil 3d规范定制市政道路规范。

下面以《城市道路路线设计规范》为例定制规范编辑器：

选中设计路线，点击“设计规范编辑器”，在其窗口点击“打开”，选择一个规范作为模板（笔者选的参考是Autodesk Civil 3D Metric (2011) Roadway Design Standards），在此基础上编辑。

主要定制参数：

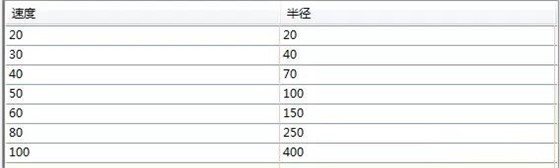

1.最小半径表

根据规范添加

2.过渡样式标准

参数意义如下：

笔者在编制此规范时，没有考虑无缓和曲线的条件。由于一般设计时，超高渐变段长度等于缓和曲线长度，故笔者此处直接将正常路拱点到最大超高点长度指定为缓和曲线长度，而其余值均按比例取。若无缓和曲线，可单独定制一个规范，重新编辑过渡样式公式。

3.超高表

超高表按最大超高横坡2%、4%、6%分别编写，其中NC指不设超高，过渡段长度表此处无用，可留可不留。注意：图中超高率2%、3%这个值及半径是根据规范计算出来的。

其他数据可根据需要添加，此外《城市道路交叉口设计规范》亦可参照此定制。

规范定制好后，选中路线，点击“路线特性”，选中“基于标准的设计”和“规范文件”，并添加设计速度，在此基础上可计算超高，超高计算成果如下：

若计算结果不符合需求，可在此表格中修改，或编辑规范编辑器，重新计算。
