碰撞检查是二维时代转向三维时代的重要标志，通过全面的“三维校审”，可发现大量隐藏在设计中的问题。在真实建造施工之前理论上能100%消除各类碰撞，减少返工，缩短工期，节约成本。
从前在二维图纸中，不能清晰的了解管线、设备等专业线型的走势，导致在施工阶段，才发现管线产生碰撞，造成工期的延误和巨大的损失。而在设计阶段，建立BIM模型，能直观的在三维模型中查看管线碰撞问题，并利用软件生成检查报告，减少因“错、漏、碰、缺”造成的经济损失和人工浪费。
BIM碰撞检查是什么？
碰撞检查是指在电脑中提前检测工程项目中各不同专业（结构、暖通、消防、给排水、电气桥架等）在空间上的碰撞冲突。
通过BIM碰撞检测后对碰撞处进行调整，因为BIM建筑信息化的特点，调整一处如果引起其它地方又有新的碰撞，在三维图纸上会通过不同的色块进行警告。因此BIM的管线碰撞检测杜绝了管线碰撞问题。
BIM碰撞检查分为哪些类型？
碰撞可分为硬碰撞、软碰撞和间隙碰撞3种类型：
（1）两实体对象在空间上存在交集是硬碰撞。如果各专业在设计阶段没有做好彼此之间的沟通或者约定，就可能会产生在建筑构件与管线之间或者不同专业管线之间的硬碰撞。
（2）软碰撞在一定的范围内是允许的，软碰撞是指2个对象在空间上有交集，也就是发生了碰撞。在一些基础工程中通过碰撞检测控制实现对象之间的软碰撞。
（3）间隙碰撞是当两实体的距离小于规定间距，在空间上虽然没有交集，但被认为两者产生了间隙碰撞。
BIM的碰撞检查包含哪些流程？
利用BIM软件建立BIM模型，通过碰撞检查系统运行操作并自动查找出模型中的碰撞点，目前Bentley的OpenRoads Designer（路桥）、OpenBuildlings Designer（房建）、OpenPlant Modeler （工厂）等软件都具备碰撞检查功能，可获得需要的碰撞检查的报告。主要工作分为以下5个阶段：
·各个专业模型提交
·模型审核并修改
·系统后台自动碰撞检查并输出结果
·BIM工程师复查并查找相关图纸
·撰写并提供碰撞检查报告
BIM碰撞检查软件包含哪些？

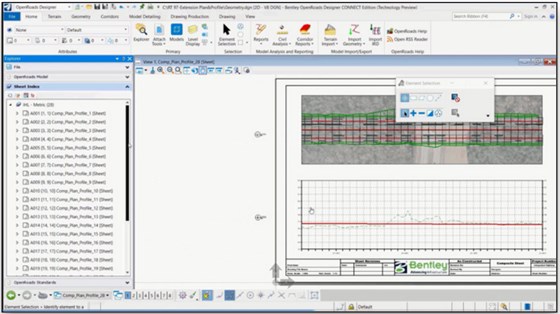

1.OpenRoads Designer(路桥设计)
OpenRoads Designer 引入全新的综合建模环境，提供以施工驱动的工程设计，有助加快路网项目交付，统一从概念到竣工的设计和施工过程。该应用程序提供完整且详细的设计功能，适用于勘测、排水、地下设施和道路设计。

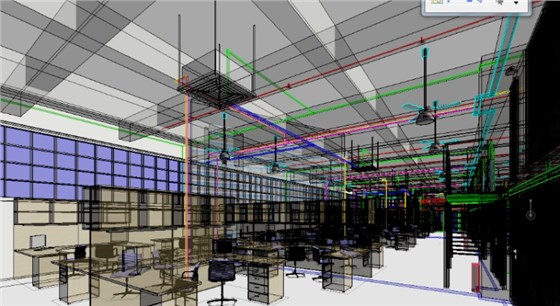

2.OpenBuildlings Designer(房建设计)
利用 OpenBuildings Designer 独特而全面的功能来设计、建造、制作文档、分析与可视化任何规模、形式及复杂度的建筑。制定明智的设计决策，从设计阶段到施工的全过程，有效传达设计意图。降低项目成本、节约时间、降低项目风险并提高项目整体质量，同时为业主带来更高的投资回报。
3.OpenPlant Modeler(工厂设计)
Bentley OpenPlant Modeler 是一款精确，快捷的三维工厂设计工程解决方案。它通过数据信息的交互提高项目团队的协同能力，通过遵循IS015926标准，应用i-models 技术以及支持多种模型格式如DGN、DWG、JT、点云、PDF等应用，为用户提供了灵活的设计和审核过程。OpenPlant Modeler适用于任何项目，无论其规模大小。
